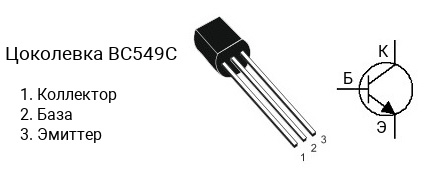

Цоколевка транзистора BC549C

|

Характеристики транзистора BC549C

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 30 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 420 до 800
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC549 делятся на несколько групп по коэффициенту усиления. Транзистор BC549A имеет коэффициент усиления в диапазоне от 110 до 220, BC549B — в диапазоне от 200 до 450, BC549C — в диапазоне от 420 до 800, BC549CG — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC549C является транзистор BC559C c p-n-p структурой.

Аналоги

Транзистор BC549C можно заменить на BC183, BC184, BC184C, BC237, BC237C, BC413, BC413C, BC414, BC414C, BC546, BC546C, BC547, BC547C, BC548, BC548C, BC550, BC550C, BC550CG
