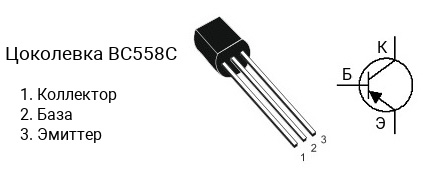

Цоколевка транзистора BC558C

|

Характеристики транзистора BC558C

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -30 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 420 до 800
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC558 делятся на несколько групп по коэффициенту усиления. Транзистор BC558A имеет коэффициент усиления в диапазоне от 110 до 220, BC558B — в диапазоне от 200 до 450, BC558C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC558C является транзистор BC548C c n-p-n структурой.

Аналоги

Транзистор BC558C можно заменить на BC251, BC251C, BC307, BC307C, BC415, BC415C, BC416, BC416C, BC556, BC556C, BC557, BC557C, BC559, BC559C, BC560, BC560C
