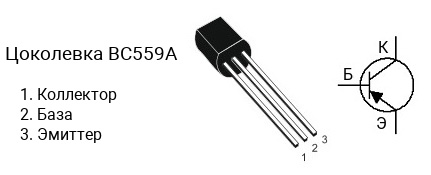

Цоколевка транзистора BC559A

|

Характеристики транзистора BC559A

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -30 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 110 до 220
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC559 делятся на несколько групп по коэффициенту усиления. Транзистор BC559A имеет коэффициент усиления в диапазоне от 110 до 220, BC559B — в диапазоне от 200 до 450, BC559C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC559A является транзистор BC549A c n-p-n структурой.

Аналоги

Транзистор BC559A можно заменить на BC327, BC327-16, BC446, BC448, BC450, BC486, BC486A, BC488, BC488A, BC490, BC490A, BC556, BC556A, BC557, BC557A, BC558, BC558A, BC560, BC560A
