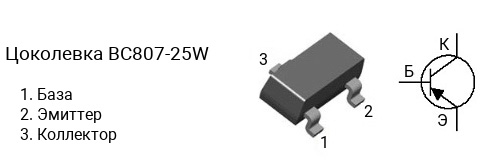

Цоколевка транзистора BC807-25W

|

Характеристики транзистора BC807-25W

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.5 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 160 до 400
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: SOT-323

Классификация по hFE

Транзисторы серии BC807W делятся на несколько групп по коэффициенту усиления. Транзистор BC807-16W имеет коэффициент усиления в диапазоне от 100 до 250, BC807-25W — в диапазоне от 160 до 400, BC807-40W — в диапазоне от 250 до 600.

Комплементарная пара

Комплементарной парой для BC807-25W является транзистор BC817-25W c n-p-n структурой.
