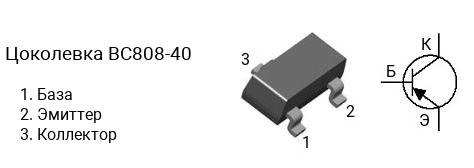

Цоколевка транзистора BC808-40

|

Характеристики транзистора BC808-40

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.5 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (hfe): от 250 до 600
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: SOT-23

Классификация по hFE

Транзисторы серии BC808 делятся на несколько групп по коэффициенту усиления. Транзистор BC808-16 имеет коэффициент усиления в диапазоне от 100 до 250, BC808-25 — в диапазоне от 160 до 400, BC808-40 — в диапазоне от 250 до 600.

Комплементарная пара

Комплементарной парой для BC808-40 является транзистор BC818-40 c n-p-n структурой.

Аналоги

Транзистор BC808-40 можно заменить на BC807, BC807-40, BCW67, BCW67C, BCW68, BCW68H, BCX17, FMMTA55, FMMTA56, KST55, KST56, KST92, KST93, MMBTA55, MMBTA56, MMBTA92, PBHV9115T, PMBTA56
