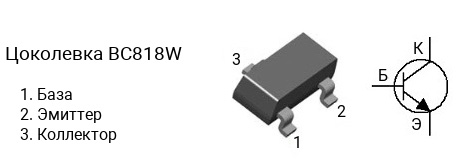

Цоколевка транзистора BC818W

|

Характеристики транзистора BC818W

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 25 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.5 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 100 до 600
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: SOT-323

Классификация по hFE

Транзисторы серии BC818W делятся на несколько групп по коэффициенту усиления. Транзистор BC818-16W имеет коэффициент усиления в диапазоне от 100 до 250, BC818-25W — в диапазоне от 160 до 400, BC818-40W — в диапазоне от 250 до 600.

Комплементарная пара

Комплементарной парой для BC818W является транзистор BC808W c p-n-p структурой.

Аналоги

Транзистор BC818W можно заменить на BC817W
