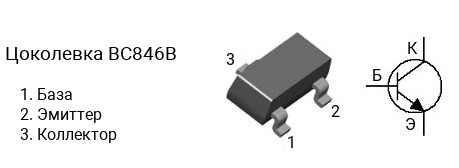

Цоколевка транзистора BC846B

|

Характеристики транзистора BC846B

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 65 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (hfe): от 200 до 450
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: SOT-23

Классификация по hFE

Транзисторы серии BC846 делятся на несколько групп по коэффициенту усиления. Транзистор BC846A имеет коэффициент усиления в диапазоне от 110 до 220, BC846B — в диапазоне от 200 до 450, BC846C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC846B является транзистор BC856B c p-n-p структурой.

Аналоги

Транзистор BC846B можно заменить на 2SC2713, 2SC3324, FMMT459, FMMT620, FMMT624, FMMT625, FMMTA06, FMMTA42, KST06, KST42, KST43, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBTA06, PMBTA42, PMBTA45
