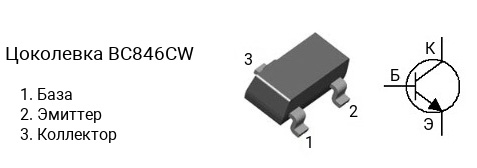

Цоколевка транзистора BC846CW

|

Характеристики транзистора BC846CW

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 65 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 420 до 800
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: SOT-323

Классификация по hFE

Транзисторы серии BC846W делятся на несколько групп по коэффициенту усиления. Транзистор BC846AW имеет коэффициент усиления в диапазоне от 110 до 220, BC846BW — в диапазоне от 200 до 450, BC846CW — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC846CW является транзистор BC856CW c p-n-p структурой.
