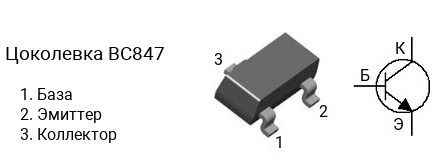

Цоколевка транзистора BC847

|

Характеристики транзистора BC847

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 45 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (hfe): от 110 до 800
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: SOT-23

Классификация по hFE

Транзисторы серии BC847 делятся на несколько групп по коэффициенту усиления. Транзистор BC847A имеет коэффициент усиления в диапазоне от 110 до 220, BC847B — в диапазоне от 200 до 450, BC847C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC847 является транзистор BC857 c p-n-p структурой.

Аналоги

Транзистор BC847 можно заменить на BC846, BC850, FMMT459, FMMT619, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, FMMTA42, KST05, KST06, KST42, KST43, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBTA06, PMBTA42, PMBTA45
