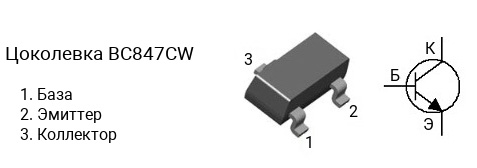

Цоколевка транзистора BC847CW

|

Характеристики транзистора BC847CW

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 45 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 420 до 800
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: SOT-323

Классификация по hFE

Транзисторы серии BC847W делятся на несколько групп по коэффициенту усиления. Транзистор BC847AW имеет коэффициент усиления в диапазоне от 110 до 220, BC847BW — в диапазоне от 200 до 450, BC847CW — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC847CW является транзистор BC857CW c p-n-p структурой.

Аналоги

Транзистор BC847CW можно заменить на BC846CW, BC846W, BC850CW, BC850W
