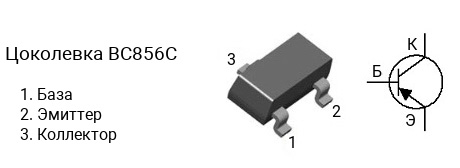

Цоколевка транзистора BC856C

|

Характеристики транзистора BC856C

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -65 В
• Напряжение коллектор-база, не более: -80 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (hfe): от 420 до 800
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: SOT-23

Классификация по hFE

Транзисторы серии BC856 делятся на несколько групп по коэффициенту усиления. Транзистор BC856A имеет коэффициент усиления в диапазоне от 110 до 220, BC856B — в диапазоне от 200 до 450, BC856C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC856C является транзистор BC846C c n-p-n структурой.

Аналоги

Транзистор BC856C можно заменить на FMMTA56, FMMTA92, KST56, KST92, KST93, MMBTA56, MMBTA92, PBHV9040T, PBHV9115T, PMBTA56, PMBTA92
