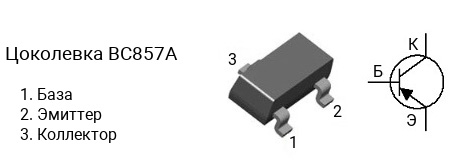

Цоколевка транзистора BC857A

|

Характеристики транзистора BC857A

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (hfe): от 110 до 220
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: SOT-23

Классификация по hFE

Транзисторы серии BC857 делятся на несколько групп по коэффициенту усиления. Транзистор BC857A имеет коэффициент усиления в диапазоне от 110 до 220, BC857B — в диапазоне от 200 до 450, BC857C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC857A является транзистор BC847A c n-p-n структурой.

Аналоги

Транзистор BC857A можно заменить на 2N5401S, 2SA1162, 2SA1313, 2SA1620, 2SA1832, 2SA812, 2SB710A, BC807, BC807-16, BC856, BC856A, BC860, BC860A, BCW68, BCW68F, BCW71, BCW71LT1, BCW71LT1G, BCX17, FMMT2907A, FMMT2907AR, FMMT555, FMMT591, FMMT591Q, FMMTA55, FMMTA56, FMMTA92, KN2907AS, KSA812, KST2907A, KST5401, KST55, KST56, KST92, KST93, KTA1504, KTA1504S, KTN2907AS, MMBT200, MMBT2907A, MMBT4354, MMBT4355, MMBT4356, MMBT5401, MMBTA55, MMBTA56, MMBTA92, PBHV9040T, PBHV9115T, PMBT2907A, PMBT5401, PMBTA56, PMBTA92, PMST2907A, STR2550, TMBT3906
