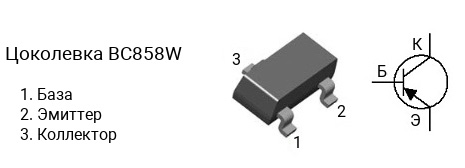

Цоколевка транзистора BC858W

|

Характеристики транзистора BC858W

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -30 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 110 до 800
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: SOT-323

Классификация по hFE

Транзисторы серии BC858W делятся на несколько групп по коэффициенту усиления. Транзистор BC858AW имеет коэффициент усиления в диапазоне от 110 до 220, BC858BW — в диапазоне от 200 до 450, BC858CW — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC858W является транзистор BC848W c n-p-n структурой.

Аналоги

Транзистор BC858W можно заменить на BC856W, BC857W, BC859W, BC860W
