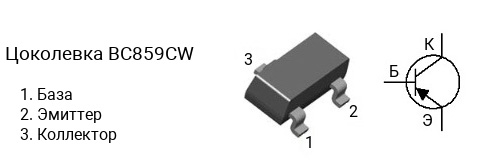

Цоколевка транзистора BC859CW

|

Характеристики транзистора BC859CW

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -30 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 420 до 800
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: SOT-323

Классификация по hFE

Транзисторы серии BC859W делятся на несколько групп по коэффициенту усиления. Транзистор BC859AW имеет коэффициент усиления в диапазоне от 110 до 220, BC859BW — в диапазоне от 200 до 450, BC859CW — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC859CW является транзистор BC849CW c n-p-n структурой.

Аналоги

Транзистор BC859CW можно заменить на BC856CW, BC856W, BC857CW, BC857W, BC858CW, BC858W, BC860CW, BC860W
