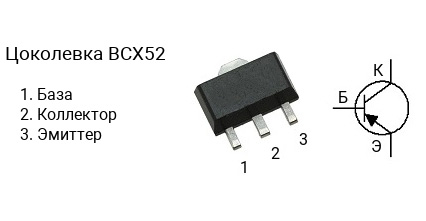

Цоколевка транзистора BCX52

|

Характеристики транзистора BCX52

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -60 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1 А
• Рассеиваемая мощность коллектора, не более: 1.2 Вт
• Коэффициент усиления транзистора по току (hfe): от 63 до 250
• Граничная частота коэффициента передачи тока: 50 МГц
• Корпус: SOT-89

Классификация по hFE

Транзисторы серии BCX52 делятся на несколько групп по коэффициенту усиления. Транзистор BCX52-10 имеет коэффициент усиления в диапазоне от 63 до 150, BCX52-16 — в диапазоне от 100 до 250.

Комплементарная пара

Комплементарной парой для BCX52 является транзистор BCX55 c n-p-n структурой.

Аналоги

Транзистор BCX52 можно заменить на BCX53
