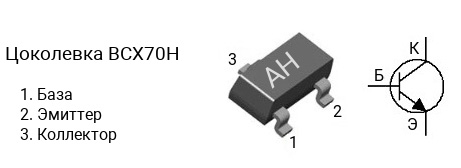

Цоколевка транзистора BCX70H

|

Характеристики транзистора BCX70H

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 45 В
• Напряжение коллектор-база, не более: 45 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 0.35 Вт
• Коэффициент усиления транзистора по току (hfe): от 180 до 310
• Граничная частота коэффициента передачи тока: 125 МГц
• Корпус: SOT-23

Маркировка

Маркируется SMD-транзистор BCX70H кодом «AH«.

Комплементарная пара

Комплементарной парой для BCX70H является транзистор BCX71H c p-n-p структурой.

Аналоги

Транзистор BCX70H можно заменить на 2SD602A, 2SD602A-S, 2STR1160, BC817, BC817-25, BCW66, BCW66G, BCX19, FMMT619, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, FMMTA42, KST05, KST06, KST42, KST43, MMBT100, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBTA06
