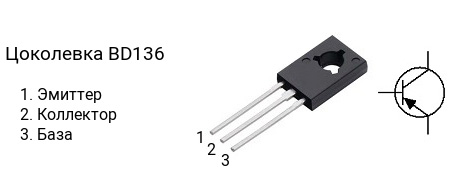

Цоколевка транзистора BD136

|

Характеристики транзистора BD136

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -45 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1.5 А
• Рассеиваемая мощность коллектора, не более: 12.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 250
• Корпус: TO-126

Классификация по hFE

Транзисторы серии BD136 делятся на несколько групп по коэффициенту усиления. Транзистор BD136-6 имеет коэффициент усиления в диапазоне от 40 до 100, BD136-10 — в диапазоне от 63 до 160, BD136-16 — в диапазоне от 100 до 250.

Комплементарная пара

Комплементарной парой для BD136 является транзистор BD135 c n-p-n структурой.

Аналоги

Транзистор BD136 можно заменить на BD132, BD136G, BD138, BD138G, BD140, BD140G, BD166, BD168, BD170, BD176, BD178, BD180, BD180G, BD188, BD190, BD227, BD229, BD231, BD234, BD234G, BD236, BD236G, BD238, BD238G, BD376, BD378, BD380, BD786, BD788, BD788G, BD790, BD792, MJE235, MJE252, MJE254, MJE711, MJE712
