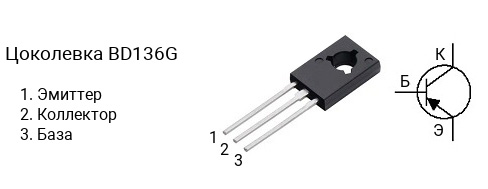

Цоколевка транзистора BD136G

|

Характеристики транзистора BD136G

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -45 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1.5 А
• Рассеиваемая мощность коллектора, не более: 12.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 250
• Корпус: TO-126

Комплементарная пара

Комплементарной парой для BD136G является транзистор BD135G c n-p-n структурой.

Аналоги

Транзистор BD136G можно заменить на BD132, BD136, BD138, BD138G, BD140, BD140G, BD166, BD168, BD170, BD176, BD178, BD180, BD180G, BD188, BD190, BD227, BD229, BD231, BD234, BD234G, BD236, BD236G, BD238, BD238G, BD376, BD378, BD380, BD786, BD788, BD788G, BD790, BD792, MJE235, MJE252, MJE254, MJE711, MJE712
