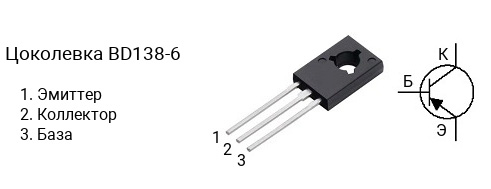

Цоколевка транзистора BD138-6

|

Характеристики транзистора BD138-6

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -60 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1.5 А
• Рассеиваемая мощность коллектора, не более: 12.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 100
• Корпус: TO-126

Классификация по hFE

Транзисторы серии BD138 делятся на несколько групп по коэффициенту усиления. Транзистор BD138-6 имеет коэффициент усиления в диапазоне от 40 до 100, BD138-10 — в диапазоне от 63 до 160, BD138-16 — в диапазоне от 100 до 250.

Комплементарная пара

Комплементарной парой для BD138-6 является транзистор BD137-6 c n-p-n структурой.

Аналоги

Транзистор BD138-6 можно заменить на 2N4919, 2N4919G, 2N4920, 2N4920G, 2N5194, 2N5194G, BD138G, BD140, BD140-6, BD140G, BD168, BD170, BD178, BD180, BD180G, BD190, BD229, BD231, BD236, BD236G, BD238, BD238G, BD378, BD378-6, BD380, BD380-6, BD440, BD440G, BD442, BD442G, BD788, BD788G, BD790, BD792, MJE233, MJE234, MJE235, MJE250, MJE251, MJE252, MJE253, MJE253G, MJE254, MJE711, MJE712
