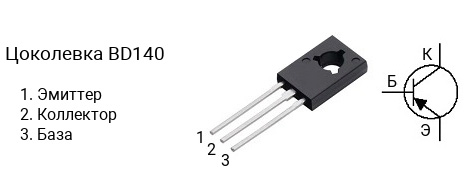

Цоколевка транзистора BD140

|

Характеристики транзистора BD140

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -80 В
• Напряжение коллектор-база, не более: -100 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1.5 А
• Рассеиваемая мощность коллектора, не более: 12.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 250
• Корпус: TO-126

Классификация по hFE

Транзисторы серии BD140 делятся на несколько групп по коэффициенту усиления. Транзистор BD140-10 имеет коэффициент усиления в диапазоне от 63 до 160, BD140-6 — в диапазоне от 40 до 100, BD140-16 — в диапазоне от 100 до 250.

Комплементарная пара

Комплементарной парой для BD140 является транзистор BD139 c n-p-n структурой.

Аналоги

Транзистор BD140 можно заменить на BD140G, BD231, BD238, BD238G, BD380, BD792, MJE254
