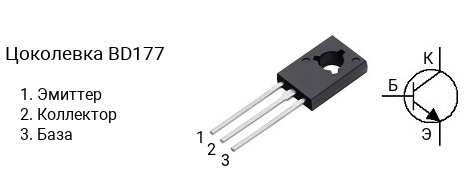

Цоколевка транзистора BD177

|

Характеристики транзистора BD177

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 3 А
• Рассеиваемая мощность коллектора, не более: 30 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 250
• Граничная частота коэффициента передачи тока: 3 МГц
• Корпус: TO-126

Классификация по hFE

Транзисторы серии BD177 делятся на несколько групп по коэффициенту усиления. Транзистор BD177-6 имеет коэффициент усиления в диапазоне от 40 до 60, BD177-10 — в диапазоне от 63 до 160.

Комплементарная пара

Комплементарной парой для BD177 является транзистор BD178 c p-n-p структурой.

Аналоги

Транзистор BD177 можно заменить на BD179, BD189, BD787, BD787G, BD789, BD791, MJE225, MJE242, MJE244
