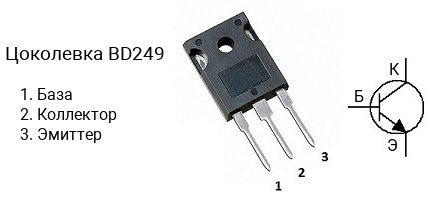

Цоколевка транзистора BD249

|

Характеристики транзистора BD249

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 45 В
• Напряжение коллектор-база, не более: 55 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 25 А
• Рассеиваемая мощность коллектора, не более: 125 Вт
• Коэффициент усиления транзистора по току (hfe): от 25
• Граничная частота коэффициента передачи тока: 3 МГц
• Корпус: TO-3P

Комплементарная пара

Комплементарной парой для BD249 является транзистор BD250 c p-n-p структурой.

Аналоги

Транзистор BD249 можно заменить на 2SC4110-N, BD249A, BD249B, BD249C, MAG6333, MAG6333A, MAG6333B
