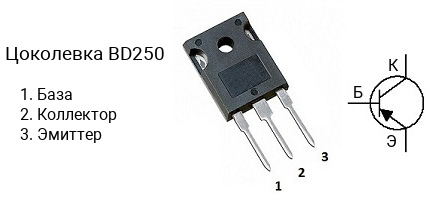

Цоколевка транзистора BD250

|

Характеристики транзистора BD250

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -55 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -25 А
• Рассеиваемая мощность коллектора, не более: 125 Вт
• Коэффициент усиления транзистора по току (hfe): от 25
• Граничная частота коэффициента передачи тока: 3 МГц
• Корпус: TO-3P

Комплементарная пара

Комплементарной парой для BD250 является транзистор BD249 c n-p-n структурой.

Аналоги

Транзистор BD250 можно заменить на BD250A, BD250B, BD250C, MAG9413, MAG9413A, MAG9413B
