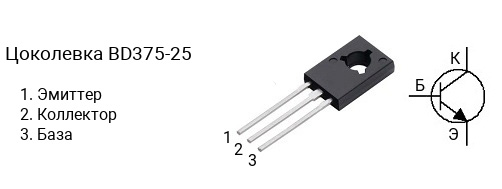

Цоколевка транзистора BD375-25

|

Характеристики транзистора BD375-25

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 45 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 2 А
• Рассеиваемая мощность коллектора, не более: 25 Вт
• Коэффициент усиления транзистора по току (hfe): от 150 до 375
• Корпус: TO-126

Классификация по hFE

Транзисторы серии BD375 делятся на несколько групп по коэффициенту усиления. Транзистор BD375-6 имеет коэффициент усиления в диапазоне от 40 до 100, BD375-10 — в диапазоне от 63 до 160, BD375-16 — в диапазоне от 100 до 250, BD375-25 — в диапазоне от 150 до 375.

Комплементарная пара

Комплементарной парой для BD375-25 является транзистор BD376-25 c p-n-p структурой.

Аналоги

Транзистор BD375-25 можно заменить на 2SD1348, BD131, BD187, BD189, BD235, BD235G, BD237, BD237G, BD377, BD377-25, BD379, BD379-25, BDX35, BDX36, BDX37, MJE225, MJE242, MJE244
