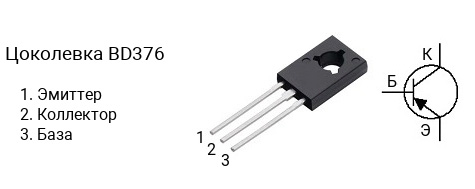

Цоколевка транзистора BD376

|

Характеристики транзистора BD376

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -2 А
• Рассеиваемая мощность коллектора, не более: 25 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 375
• Корпус: TO-126

Классификация по hFE

Транзисторы серии BD376 делятся на несколько групп по коэффициенту усиления. Транзистор BD376-6 имеет коэффициент усиления в диапазоне от 40 до 100, BD376-10 — в диапазоне от 63 до 160, BD376-16 — в диапазоне от 100 до 250, BD376-25 — в диапазоне от 150 до 375.

Комплементарная пара

Комплементарной парой для BD376 является транзистор BD375 c n-p-n структурой.

Аналоги

Транзистор BD376 можно заменить на BD132, BD188, BD190, BD236, BD236G, BD238, BD238G, BD378, BD380, MJE235, MJE252, MJE254
