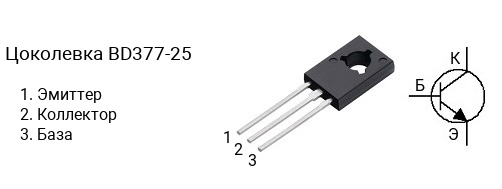

Цоколевка транзистора BD377-25

|

Характеристики транзистора BD377-25

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 75 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 2 А
• Рассеиваемая мощность коллектора, не более: 25 Вт
• Коэффициент усиления транзистора по току (hfe): от 150 до 375
• Корпус: TO-126

Классификация по hFE

Транзисторы серии BD377 делятся на несколько групп по коэффициенту усиления. Транзистор BD377-6 имеет коэффициент усиления в диапазоне от 40 до 100, BD377-10 — в диапазоне от 63 до 160, BD377-16 — в диапазоне от 100 до 250, BD377-25 — в диапазоне от 150 до 375.

Комплементарная пара

Комплементарной парой для BD377-25 является транзистор BD378-25 c p-n-p структурой.

Аналоги

Транзистор BD377-25 можно заменить на BD237, BD237G, BD379, BD379-25, BDX35, BDX36, BDX37, MJE225, MJE242, MJE244
