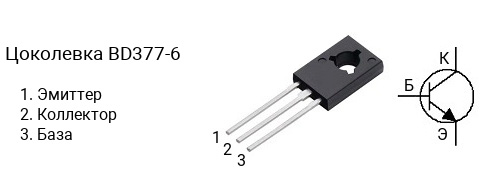

Цоколевка транзистора BD377-6

|

Характеристики транзистора BD377-6

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 75 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 2 А
• Рассеиваемая мощность коллектора, не более: 25 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 100
• Корпус: TO-126

Классификация по hFE

Транзисторы серии BD377 делятся на несколько групп по коэффициенту усиления. Транзистор BD377-6 имеет коэффициент усиления в диапазоне от 40 до 100, BD377-10 — в диапазоне от 63 до 160, BD377-16 — в диапазоне от 100 до 250, BD377-25 — в диапазоне от 150 до 375.

Комплементарная пара

Комплементарной парой для BD377-6 является транзистор BD378-6 c p-n-p структурой.

Аналоги

Транзистор BD377-6 можно заменить на 2N4923, 2N4923G, BD179, BD237, BD237G, BD379, BD379-6, BD441, BD441G, BD787, BD787G, BD789, BD791, MJE223, MJE224, MJE225, MJE240, MJE241, MJE242, MJE243, MJE243G, MJE244
