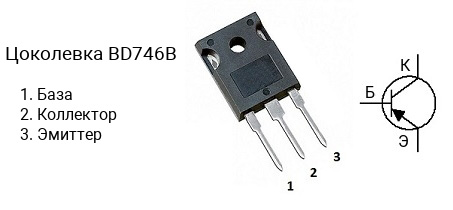

Цоколевка транзистора BD746B

|

Характеристики транзистора BD746B

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -80 В
• Напряжение коллектор-база, не более: -90 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -20 А
• Рассеиваемая мощность коллектора, не более: 115 Вт
• Коэффициент усиления транзистора по току (hfe): от 20 до 150
• Корпус: TO-3P

Комплементарная пара

Комплементарной парой для BD746B является транзистор BD745B c n-p-n структурой.

Аналоги

Транзистор BD746B можно заменить на BD746C, TIP36CA
