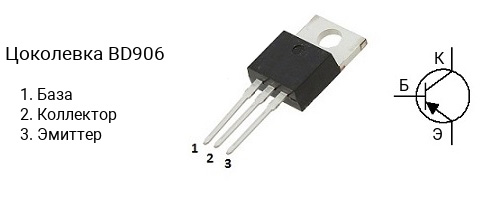

Цоколевка транзистора BD906

|

Характеристики транзистора BD906

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -45 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -15 А
• Рассеиваемая мощность коллектора, не более: 90 Вт
• Коэффициент усиления транзистора по току (hfe): от 15 до 150
• Граничная частота коэффициента передачи тока: 3 МГц
• Корпус: TO-220

Комплементарная пара

Комплементарной парой для BD906 является транзистор BD905 c n-p-n структурой.

Аналоги

Транзистор BD906 можно заменить на BD908, BD910, BD912
