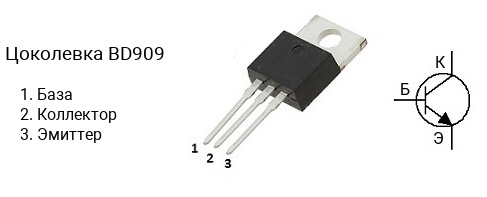

Цоколевка транзистора BD909

|

Характеристики транзистора BD909

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 15 А
• Рассеиваемая мощность коллектора, не более: 90 Вт
• Коэффициент усиления транзистора по току (hfe): от 15 до 150
• Граничная частота коэффициента передачи тока: 3 МГц
• Корпус: TO-220

Комплементарная пара

Комплементарной парой для BD909 является транзистор BD910 c p-n-p структурой.

Аналоги

Транзистор BD909 можно заменить на BD911
