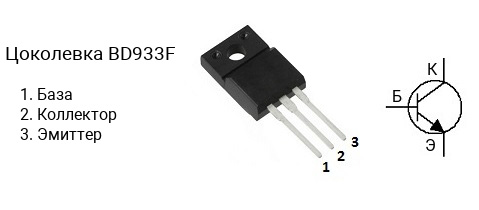

Цоколевка транзистора BD933F

|

Характеристики транзистора BD933F

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 45 В
• Напряжение коллектор-база, не более: 45 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 3 А
• Рассеиваемая мощность коллектора, не более: 19 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 250
• Граничная частота коэффициента передачи тока: 3 МГц
• Корпус: TO-220F

Комплементарная пара

Комплементарной парой для BD933F является транзистор BD934F c p-n-p структурой.

Аналоги

Транзистор BD933F можно заменить на 2SC1061, 2SC1826, 2SC1985, 2SC1986, 2SC2075, 2SC2898, 2SC3179, 2SC3310, 2SC3795, 2SC3795A, 2SC3851, 2SC3851A, 2SC3866, 2SC4242, 2SC5241, 2SC5353, 2SD1267, 2SD1267A, 2SD1274, 2SD1274A, 2SD1274B, 2SD313, 2SD613, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, 2SD856, 2SD856A, 2SD857, 2SD857A, BD201, BD203, BD241, BD241A, BD241B, BD241C, BD243, BD243A, BD243B, BD243C, BD301, BD303, BD533, BD535, BD537, BD539A, BD539B, BD539C, BD539D, BD737, BD795, BD797, BD799, BD801, BD807, BD809, BD933, BD935, BD935F, BD937, BD937F, BD939, BD939F, BD941, BD941F, BD949, BD951, BD953, BD955, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
