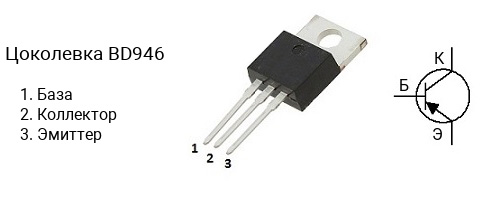

Цоколевка транзистора BD946

|

Характеристики транзистора BD946

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -32 В
• Напряжение коллектор-база, не более: -32 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -5 А
• Рассеиваемая мощность коллектора, не более: 40 Вт
• Коэффициент усиления транзистора по току (hfe): от 85 до 475
• Граничная частота коэффициента передачи тока: 3 МГц
• Корпус: TO-220

Комплементарная пара

Комплементарной парой для BD946 является транзистор BD945 c n-p-n структурой.

Аналоги

Транзистор BD946 можно заменить на 2SA770, 2SA771, BD202, BD204, BD244, BD244A, BD244B, BD244C, BD302, BD304, BD534, BD536, BD538, BD540, BD540A, BD540B, BD540C, BD544, BD544A, BD544B, BD544C, BD546, BD546A, BD546B, BD546C, BD796, BD798, BD800, BD802, BD808, BD810, BD948, BD950, BD952, BD954, BD956, BDT82, BDT82F, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDX78, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G
