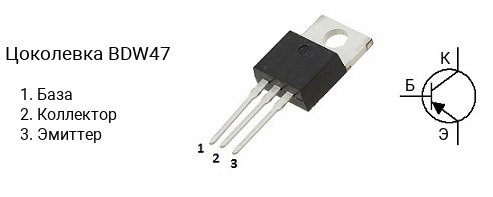

Цоколевка транзистора BDW47

|

Характеристики транзистора BDW47

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -100 В
• Напряжение коллектор-база, не более: -100 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -15 А
• Рассеиваемая мощность коллектора, не более: 85 Вт
• Коэффициент усиления транзистора по току (hfe): от 1000
• Граничная частота коэффициента передачи тока: 4 МГц
• Корпус: TO-220

Комплементарная пара

Комплементарной парой для BDW47 является транзистор BDW42 c n-p-n структурой.

Аналоги

Транзистор BDW47 можно заменить на BDW47G, BDW48, MJF6668, MJF6668G
