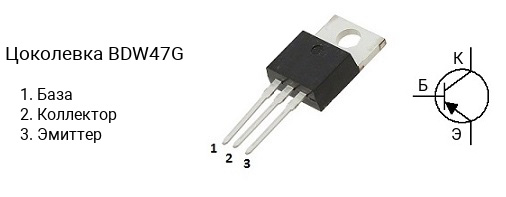

Цоколевка транзистора BDW47G

|

Характеристики транзистора BDW47G

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -100 В
• Напряжение коллектор-база, не более: -100 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -15 А
• Рассеиваемая мощность коллектора, не более: 85 Вт
• Коэффициент усиления транзистора по току (hfe): от 1000
• Граничная частота коэффициента передачи тока: 4 МГц
• Корпус: TO-220

Комплементарная пара

Комплементарной парой для BDW47G является транзистор BDW42G c n-p-n структурой.

Аналоги

Транзистор BDW47G можно заменить на BDW47, BDW48, MJF6668, MJF6668G
