Содержание:

1. Общий обзор проекта.
2. Технические характеристики. Список элементов.
3. Стабилизатор напряжения.
4. Усилитель звуковой частоты.
5. Led VU метр.

В современном мире люди стремятся окружить себя различными девайсами. В этом плане мы все делимся на два типа: одни придумывают и создают что-то новое, а вторые покупают уже готовые изделия.

Я часто слушаю музыку, и однажды я решил сделать собственные колонки. Конечно, я понимал, что тривиальными динамиками, прикрученными к куску фанеры, сейчас никого не удивишь. Именно поэтому я решил создать что-то необычное, что-то чего еще не было…

И так, разрабатывая данный проект, я использовал два разных направления радиотехники:
1) Аудио (стерео усилитель ЗЧ, динамики, и тд)
2) Световые эффекты и LED (VU метр)

Комбинируя два этих совершенно различных течения, на выходе мы получим что – то вроде этого:

Технические характеристики
(ниже будут указаны основные характеристики некоторых используемых элементов)

1. Мощность звукового усилителя: 2х22Вт
2. Работа от 220В
3. Трансформатор (понижающий):  220В >>12В; 4А
4. Стабилизатор напряжения импульсный: 12В – 16В; 3А

Для создания колонок нам потребуется:
(перечень элементов, деталей и тд.)

Корпус: (количество материала зависит от того какого размера вы собираетесь делать колонки)

1. Деревянные доски толщиной 2см (желательно цельные, но можно и фанеру)
2. Карпет (акустическая ткань)
3. Боковые стенки 4 шт. из оргстекла толщиной 1 см
4. Клей момент, дрель, электролобзик, дюжина шурупов.

Аудио:

1. Динамики (Sony XS-F1311) Диапазон частот: 45 — 22000 Гц
2. Усилитель ЗЧ на интегральной микросхеме TA8210AH мощность номинальная 22 Вт
3. 2 фазоинвертора

VU метр:

1. Усилитель ЗЧ (так как на схему нужно подавать усиленный сигнал, можно взять на 5 Вт, я использовал такой же, как и для динамиков)
2. 4 схемы (о них чуть попозже)
3. 40 сверх ярких светодиодов 5мм (8кр, 12жел, 20зел.)

Импульсный стабилизатор 12В 3А

Технические характеристики

Параметр	Значение
Входное напряжение, не более	40В
Выходное напряжение	1…40В
Выходной ток во всем диапазоне напряжений, не более	3А
Срабатывание защиты по выходному току	3А
Частота преобразования	150КГц
Размеры: Д, Ш, В	49х27х25мм
Масса	30г

Схема электрическая принципиальная

Габаритный чертеж и расположение элементов на печатной плате

Перечень элементов стабилизатора напряжения

Позиция	Номинал	Количество
С1	2200 мкф х 50В	1
C2	2200 мкф х 50В	1
R1	1.2 КОм	1
D1	1N5822	1
DA1	LM2576T	1
L1	100uH	1

Усилитель звуковой частоты

Технические характеристики:
Напряжение питания: 6 — 18 В, типовое 14,4 В.
Пиковое значение выходного тока: 9 А.
Ток в режиме покоя: 120 мА.
Долговременная выходная мощность при
Uп = 14,4 В, Rн = 4 Ом, Кг = 10% и F = 1 кГц: 22 Вт.
Коэффициент усиления по напряжению Au: 50 дБ.
Входное сопротивление: 30 кОм.
Диапазон воспроизводимых частот: 20 — 20000 Гц.

Схема электрическая принципиальная

Расположение элементов на печатной плате

Перечень элементов усилителя

Компоненты	Номинал	Количество
C1, C2	4,7 мкФ/25 B	2
C3, C7	47 мкФ/25 B	2
C4	220 мкФ	1
C5, C6	1000 пФ	2
C8, C10 — 12	0,1 мкФ	4
C9	2200 мкФ/25 B	1
DA1	TA8210AH/AL	1
HL1	LED 3мм	1
R1	2 кОм	1
R2 — R5	2,2 Ом	4

VU метр (цветомузыка)

Схема электрическая принципиальная

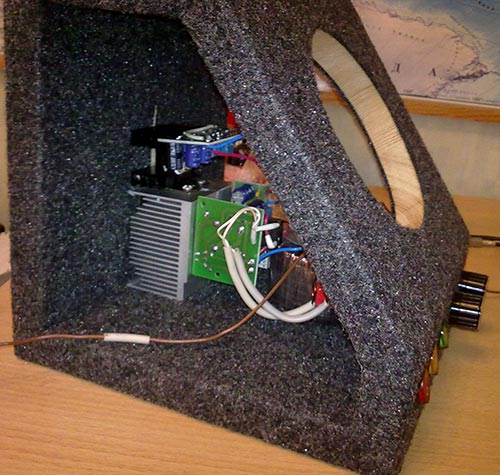

Общие фотографии хода работы над колонками:

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Трансформатор	220 В — 12 В 4 А	1		Поиск в магазине Отрон	В блокнот
	Стабилизатор питания
IC1	DC/DC импульсный конвертер	LM2576	1	LM2596?	Поиск в магазине Отрон	В блокнот
D1	Диод Шоттки	1N5822	1		Поиск в магазине Отрон	В блокнот
C1, C2	Электролитический конденсатор	2200 мкФ 50 В	2	470 мкФ?	Поиск в магазине Отрон	В блокнот
R1	Резистор	1.2 кОм	1		Поиск в магазине Отрон	В блокнот
	Подстроечный резистор	47 кОм	1		Поиск в магазине Отрон	В блокнот
L1	Дроссель	100-120 мкГн	1		Поиск в магазине Отрон	В блокнот
	Усилитель звуковой частоты
DA1	Микросхема	TA8210AH/AL	1		Поиск в магазине Отрон	В блокнот
HL1	Светодиод		1		Поиск в магазине Отрон	В блокнот
C1, C2	Электролитический конденсатор	4.7 мкФ 25 B	2		Поиск в магазине Отрон	В блокнот
C3, C7	Электролитический конденсатор	47 мкФ 25 B	2		Поиск в магазине Отрон	В блокнот
C4	Электролитический конденсатор	220 мкФ	1		Поиск в магазине Отрон	В блокнот
C5, C6	Конденсатор	1000 пФ	2		Поиск в магазине Отрон	В блокнот
C8, C10-C12	Конденсатор	0.1 мкФ	4		Поиск в магазине Отрон	В блокнот
C9	Электролитический конденсатор	2200 мкФ 25 B	1		Поиск в магазине Отрон	В блокнот
R1	Резистор	2 кОм	1		Поиск в магазине Отрон	В блокнот
R2-R5	Резистор	2.2 Ом	4		Поиск в магазине Отрон	В блокнот
SW1, SW2	Разъём	PLD-6	1		Поиск в магазине Отрон	В блокнот
X1-X10	Клемма	2 контакта	5		Поиск в магазине Отрон	В блокнот
	Радиатор		1	Для DA1	Поиск в магазине Отрон	В блокнот
	VU метр (один канал)
DA1	LED драйвер	LM3914	1	LM3915, LM3916	Поиск в магазине Отрон	В блокнот
VT1	Биполярный транзистор	КТ315А	1		Поиск в магазине Отрон	В блокнот
VD1, VD2	Диод	КД522А	1		Поиск в магазине Отрон	В блокнот
C1-C3	Электролитический конденсатор	1 мкФ 16 В	3		Поиск в магазине Отрон	В блокнот
R1	Резистор	1 кОм	1		Поиск в магазине Отрон	В блокнот
R2	Резистор	100 кОм	1		Поиск в магазине Отрон	В блокнот
R3	Резистор	3 кОм	1		Поиск в магазине Отрон	В блокнот
R4	Резистор	220 кОм	1		Поиск в магазине Отрон	В блокнот
R5	Подстроечный резистор	47 кОм	1	СП3-38А	Поиск в магазине Отрон	В блокнот
	Светодиод		10		Поиск в магазине Отрон	В блокнот
						Добавить все

Скачать список элементов (PDF)

Прикрепленные файлы:

• LED VU meter.lay (26 Кб)
